一、設備用途：

    　　180度線材搖擺彎折試驗機適用于插頭引出線、電源線、USB線、耳機線、音頻線、耳機連接線等成品線材的彎折測試或搖擺測試。本機是將試料固定在夾具上，并加一定荷重，試驗時左右擺動，經一定數次后，檢測其斷線率，查看其總擺動次數，能自動計數，試料彎折至斷線無法通電時，并能自動停止操作。

二、測試標準：

　　180度線材搖擺彎折測試機 UL817等有關標準“軟線組件和電源軟線通用安全要求”的規定及《頭戴耳機通用技術標準GB/T14471-93》線材彎折測試。

三、技術參數：

　　1、試驗工位：六組(同時測試)

　　2、彎折角度：180度(刻度表盤加指示針指示，手動可調)

　　3、彎折角度顯示及調節：指示針指示刻度表盤，手動調節偏心軸

　　4、試驗速度：10-60次/分(旋鈕調速，LCD顯示)

　　5、搖擺次數總計數器：0-999999次(可預置，達到次數自動停止)

　　6、搖擺導通計數器：0-999999次(導通分別自動計數，其中一組斷開，自動停止計數)

　　7、帶鉤砝碼：50、100、200、300、500g各六個

　　8、手柄試驗夾具：六組防滑、不易損壞試料特制夾具

　　9、試驗固定桿：可上下調整，固定產品下端，試驗更符合標準

　　10、機臺尺寸(L×W×H)：880×680×1250mm

　　11、機臺重量：100kg

　　12、工作電源：AC220V 、50HZ

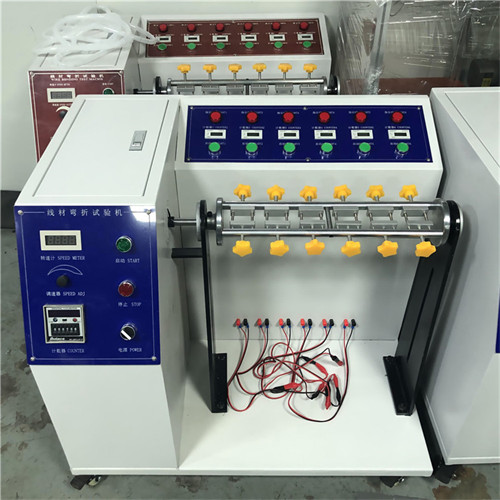

四、設備圖片：

五、設備視頻：

線材彎折搖擺試驗機視頻

六、彎曲角度調整：

  　　打開試驗機的側前門，松開電機出力軸與角度調整滑塊連接螺絲，移動滑槽里滑塊的位置(偏心原理：即將升降齒條調至離出力軸中心越近，彎折角度就越小，反之越大)，使擺動機構上的指標到試驗時所需要的角度，然后再將驅動輪與連桿連接螺絲擰緊。

七、設備特點：

    　　1、線材搖擺彎折試驗機箱體采用靜電烤漆處理，根據各類標準進行設計，整機設計合理，結構緊固，運行安全、穩定、準確;

    　　2、試驗次數計數器可預置，試驗導通數器自動計數，達到次數，機器自動停止，具有斷電記憶功能，方便實用;

    　　3、試驗速度旋鈕可調，LCD顯示，客戶根據自己要求設定，人性化設計;

    　　4、彎折角度手動可調，指示針指示刻度表盤，能夠更好的調節;

    　　5、六組工位同時工作，互不影響，分別計數，其中一組斷線，對應計數器停止計數，機器照常試驗，提高測試效率;

    　　6、六組防滑、不易損壞試料特制手柄具，夾持產品更方便、快捷;

    　　7、試驗固定桿可上下調整，根據標準要求制作，試驗效果更佳;

    　　8、配置帶鉤荷重砝碼，可多個疊加，懸掛更為方便。

八、測試要求：

    　  a)軟線為18AWG,16AWG,14AWG的平行線,連接頭為模塑的產品才需要做本測試;

  　　b)符合下列條件的電線組件可免除本測試:

  　　1)電線銅絲為30AWG的SP-2,NISP-2,SPT-2,NISPT-2,SPE-2,NISPE-2,SP-3,SPT-3,orSPE-3軟線;

  　　2)標示符合UL817(23.3)的要求.

  　　1)軟線長度為20英寸(508mm);

  　　2)樣品固定到搖擺測試機上,軟線的橫截面平行于搖擺軸;

  　　3)在離軟線12英寸處懸掛一砝碼,砝碼重量(見測試裝置示意圖說明;

九、測試方法：

  　　1)一次完整的搖擺的動作包括:從垂直位置向一側擺90°,然后擺回垂直位置,然后向另一側擺90°,然后回到垂直位置。

  　　2)擺動的速率為每分鐘10次完整的擺動。

  　　3)判定：2500次擺動內是否有電線斷開。有則測試結果不合格。
