設備簡介

　　滾筒跌落試驗機主要用于各類產品的翻滾跌落實驗,適用于移動電話.手機電池.PDA.電子辭典.CD.MP3等各種小型輕量之可攜式電子產品以及連接器.遙控器,具有六位數顯計數之功能。適配器等產品進行連續回轉(下落)實驗，至規定次數達到后，調查所造成損壞狀況。

設計標準

　　符合QB/T 2920-2010,國際標準IEC60068-2-32測試條件;滾筒制作工藝GBT2423.8-1995附錄標準。

技術參數

　　1. 滾筒直徑及深度： ￠ 72 in ;深度： 48 in

　　2. 滾筒轉速： 1.62 r.m.p

　　3. 障礙物規格： 60 度障礙物 3 組

　　4. 試件尺寸：(大) 1000 × 700 × 400mm

　　5. 計數器： PLC 控制，觸摸屏操作 , 0 - 999999999 可設定

　　6. 機臺尺寸：( L *W * H ) 2400 * 2100 * 2350mm

　　7. 重量： 3866 kg

　　8. 電源： 3 ∮ , AC 380V

操作規范

　　1. 每次測試完畢,須把跌落臂落下,以免長時間復位的跌落臂把彈簧拉 變形，影響測試效果，每次跌落前請先復位置電機停止轉動后方可按跌落鍵;

　　2. 新機到廠安裝完成后，須在滑動圓桿處加適當?shù)蜐舛葯C(jī)油，嚴禁加入防銹油或高濃度機油及積壓種帶有腐蝕性油類)。

　　3. 如果上油處時間長了有過多灰塵請將機器降到低部，擦試完以前的機油，再重機上油;

　　4 . 跌落機屬?zèng)_擊力機械性設備，新機使用過于 500 次以上時，須把各螺絲緊固一以，以免發生故障

　　5. 試驗機的升降軸及鏈條需定期加潤滑油。

　　6. 齒輪減速箱每半年換輸油一次。

　　7. 非工作時應切斷所有電源，保證升降軸的清潔。

　　8. 非操作人員不得任意操作本機。

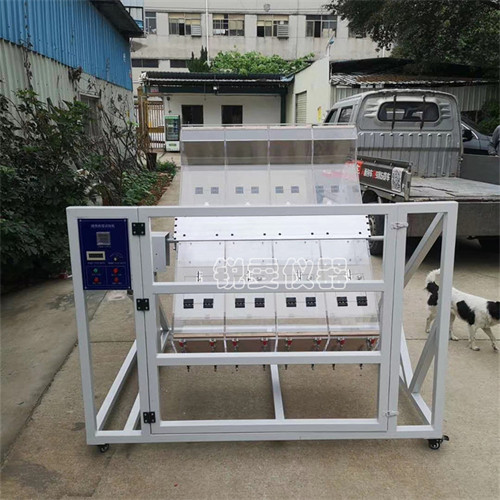

設備圖片

滾筒跌落試驗機操作規范
